Wieża rurociągów przesyłowych energii 220 kV

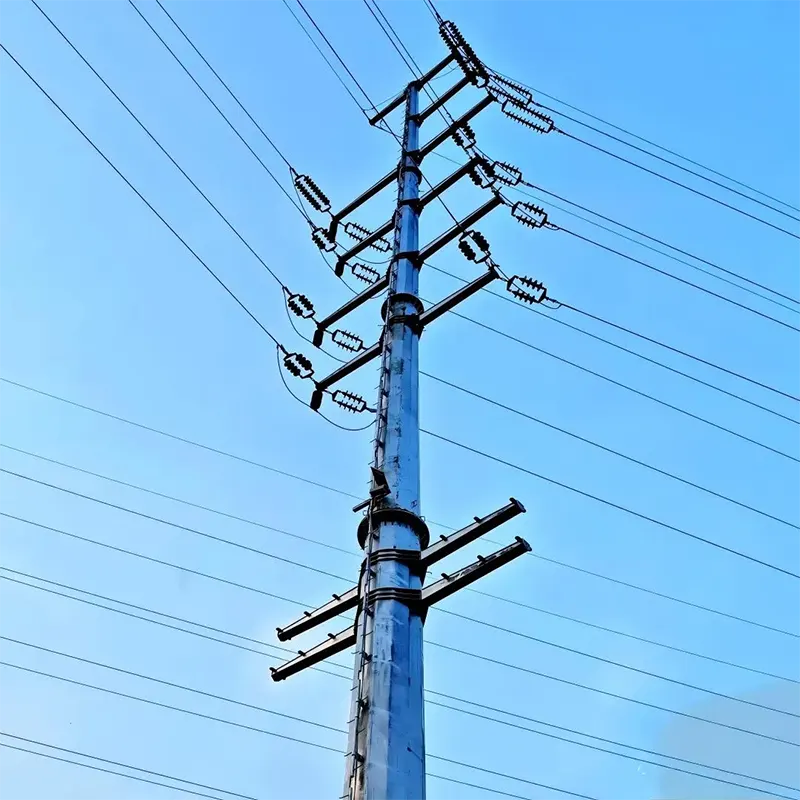

Wieża rurowa do przesyłu energii elektrycznej 220 kV zastępuje otwartą kratownicę z kątowych elementów stalowych wydrążonym, zwężającym się wielokątnym wałem stalowym – zwykle 12- lub 16-stronnym, utworzonym przez zagięcie stalowej płyty w stożek i zespawanie szwu wzdłużnego. Rezultatem jest konstrukcja, która jest znacznie węższa i wizualnie lżejsza niż wieża kratowa o tej samej wydajności.

Dlaczego to ma znaczenie? Ponieważ ziemia jest najdroższym elementem każdej linii przesyłowej. Wieża rurociągów przesyłowych energii 220 kV wymaga kwadratowej podstawy o długości 6–9 metrów; wieża rurowa o tym samym napięciu wymaga fundamentu niewiele większego niż sam szyb. Tam, gdzie pierwszeństwo przejazdu jest wąskie, grunty są drogie lub społeczności sprzeciwiają się ich zdaniem „pylonom elektroenergetycznym” — wieża rurowa to konstrukcja, która utrzymuje realizację projektów.

Konstrukcja i materiały wieży rurociągu przesyłowego

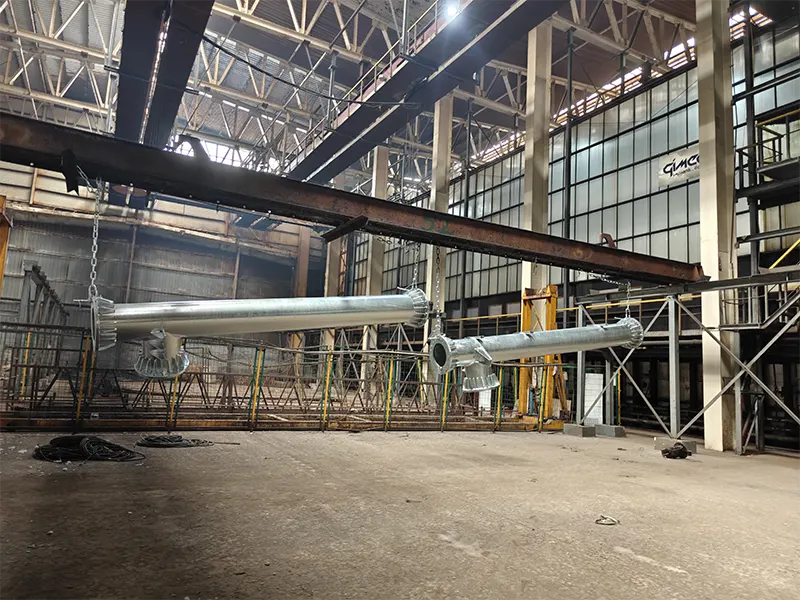

Wał jest wykonany z walcowanej na gorąco blachy stalowej (Q345 / Q355) wygiętej w zwężający się wielokąt i spawany łukiem krytym wzdłuż szwu. Sekcje łączone są za pomocą tulei przesuwnych lub połączeń kołnierzowych, a poprzeczki przykręcane są do wału od góry.

Płyta wału: Q345 / Q355, grubość 6–30 mm w zależności od wysokości i obciążenia

Połączenie sekcji: wewnętrzne złącze ślizgowe (tuleja) lub przykręcane pierścienie kołnierzowe

Poprzeczki: kratowe lub rurowe, konfiguracje z pojedynczym lub podwójnym obwodem

Podstawa: przykręcana płyta podstawy na śrubach kotwowych lub bezpośrednio osadzony wał

Wykończenie: cynkowanie ogniowe zgodnie z ISO 1461, minimalna grubość 85 µm

Wysokość: 25m – 60m standard; wyższe wersje dostępne na zamówienie

Kluczową zaletą wieży rurowej jest jej sztywność skrętna. Wieża kratowa jest odporna na skręcanie się w sieci usztywniającej; zamknięty wielokątny wał jest z natury odporny na skręcanie — dlatego wieże rurowe z tak dużym wdziękiem radzą sobie z niezrównoważonym obciążeniem przewodów i dużymi skrętami pod kątem.

Kluczowe funkcje i zalety

Zmniejszenie powierzchni użytkowej nawet o 70%

Wieża z rurami przesyłowymi energii elektrycznej 220 kV zajmuje mniej więcej jedną trzecią powierzchni fundamentów równoważnej wieży kratowej. Na linii o długości 50 km różnica ta może zaoszczędzić tysiące metrów kwadratowych gruntu objętego rekompensatą – często jest to różnica między zatwierdzeniem projektu a impasem.

Profil przyjazny sąsiedztwu

Smukły trzon wizualnie przypomina raczej „słup”, a nie „pylon”. Społeczności i władze planistyczne znacznie chętniej akceptują wieże rurowe wzdłuż dróg, na przedmieściach i w pobliżu stref mieszkalnych. Kilka naszych projektów miejskich zostało zatwierdzonych właśnie dlatego, że specyfikacja linii wymagała zastosowania wież rurowych.

Doskonała wytrzymałość na skręcanie

Zamknięty przekrój wielokątny zapewnia wałowi dużą odporność na obciążenia skręcające. Dzięki temu wieże rurowe idealnie nadają się do stosowania pod kątem i w pozycjach końcowych, w których niezrównoważone napięcie przewodu mogłoby nadwyrężyć konstrukcję kratową.

Szybszy montaż, mniej pracy w terenie

Mniejsza liczba elementów oznacza szybszy montaż: dwutorową wieżę z rur przesyłowych prądu 220 kV może postawić niewielka załoga za pomocą jednego dźwigu w ciągu 1–2 dni, w porównaniu do 3–5 dni w przypadku wieży kratowej. Mniej pracy na budowie, mniej dźwigów, mniejsze narażenie na warunki atmosferyczne.

Czysta konstrukcja wymagająca niewielkiej konserwacji

Brak sieci usztywniającej oznacza brak miejsc do gniazdowania ptaków, mniejsze ryzyko wspinania się i łatwiejszą konserwację w przyszłości. Ocynkowana powierzchnia wału jest gładka i samoodpływowa, skutecznie odprowadzając wodę i brud.

Specyfikacje produktu

Typowe zastosowania

Jako producent i dostawca masztów rurowych do przesyłu energii 220 kV, MTtower dostarcza te wieże hurtowo po cenach fabrycznych za:

Linie 220 kV przebiegające przez grunty rolne, gdzie kompensacja powierzchni jest głównym kosztem

Korytarze miejskie i podmiejskie z ograniczonym pierwszeństwem przejazdu

Przyległe trasy autostradowe i kolejowe, gdzie liczy się estetyka

Konstrukcje wejściowe i wyjściowe podstacji (wieże rurociągów końcowych)

Linie odbiorcze i eksportowe farm wiatrowych i elektrowni fotowoltaicznych 220kV

Modernizacja istniejących korytarzy 110 kV do 220 kV bez poszerzania pasa drogowego

Często zadawane pytania

P: Kiedy wieża rurowa ma większy sens niż wieża kratowa?

Odpowiedź: Kiedy rekompensata za grunt jest kosztowna, pierwszeństwo przejazdu jest wąskie lub liczy się estetyka – obszary miejskie, pola uprawne, autostrady i podejścia do podstacji. Jeśli grunt jest tani, a linia przebiega przez otwarty teren, wieża kratowa jest zwykle bardziej ekonomiczna. Możemy wycenić obie opcje dla Twojej trasy.

P: Jak wznosi się wieżę rurociągów przesyłowych energii 220 kV?

Odp.: Sekcje są podnoszone za pomocą dźwigu i łączone za pomocą połączeń ślizgowych lub kołnierzowych, najpierw sekcja dolna. Poprzeczki są wstępnie zmontowane na podłożu i podnoszone jako jedna część. Dwuobwodową wieżę rurową buduje się zwykle w ciągu 1–2 dni za pomocą dźwigu o udźwigu 30–60 ton.

P: Czy wieże rurowe mogą obsługiwać położenie kątowe i końcowe?

Odp.: Tak — ich sztywność skrętna sprawia, że ​​są szczególnie dobre w położeniach kątowych i końcowych. W wielu projektach wykorzystuje się wieże rurowe na całej linii, łącznie z kątownikami; w przypadku bardzo dużych kątów wzmacniamy grubość ścianki wału.

P: Jaka jest grubość powłoki cynkowej?

Odp.: Standardowo minimum 85 µm zgodnie z ISO 1461. Do środowisk przybrzeżnych lub przemysłowych zalecamy 110–120 µm – dostępne na zamówienie po niewielkiej wzroście kosztów.

P: Jaki jest czas realizacji i MOQ?

Odp.: MOQ dla niestandardowych wież rurowych: 1 zestaw. Dostawa 30 zestawów: około 20 dni roboczych po złożeniu depozytu. Płatność: depozyt 30% T/T, saldo przed wysyłką.
