Wieża linii przesyłowej wysokiego napięcia 400 kV

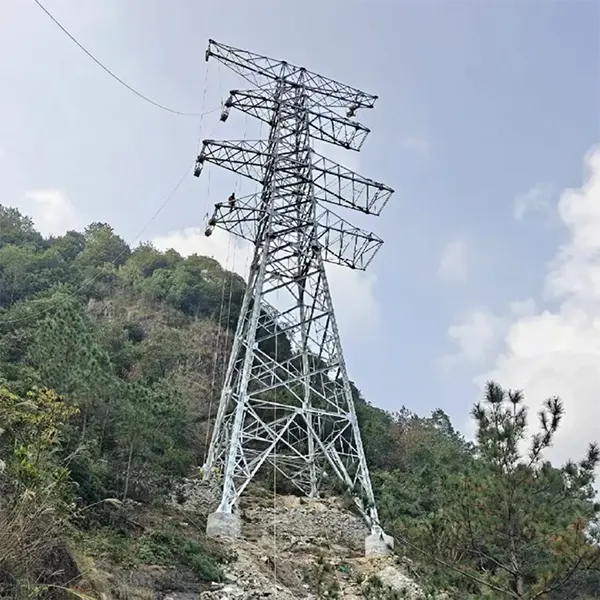

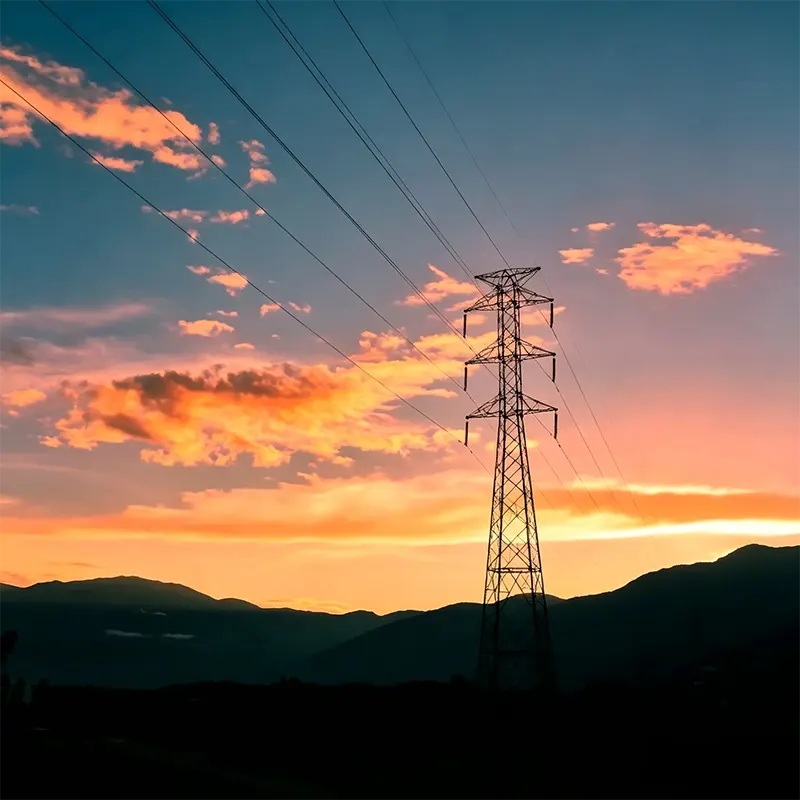

Wieża linii przesyłowej wysokiego napięcia 400 kV to stalowa konstrukcja kratowa, która podtrzymuje przewody wysokiego napięcia, przewody uziemiające i izolatory na bezpiecznej wysokości nad ziemią. „400 kV” odnosi się do przenoszonego przez niego napięcia sieciowego — jednej z najwyższych klas napięcia stosowanych w międzystanowym i międzynarodowym przesyłaniu energii. Przy tym poziomie napięcia każda wieża w linii musi udźwignąć setki ton ciężaru przewodnika i wytrzymać ogromne napięcie podczas obciążenia wiatrem i lodem.

Specyfikacje produktu

Kluczowe funkcje i zalety

Zaprojektowane do ekstremalnego obciążenia

Nasze wieże 400 kV są poddawane analizie strukturalnej za pomocą oprogramowania elementów skończonych pod kątem najgorszych połączonych przypadków obciążenia: wiatru o prędkości 40 m/s na przewodach obciążonych lodem, nierównowagi naprężenia zerwanego drutu i zwisu wywołanego temperaturą. Współczynniki bezpieczeństwa zgodnie z IEC 60652 / GB 50545. Kiedy obliczenia mówią, że wieża stoi, to stoi.

Stal o wysokiej wytrzymałości, niższy tonaż

Stal o wysokiej wytrzymałości Q420 w nogach może zmniejszyć masę wieży o 15–25% w porównaniu z konwencjonalnymi konstrukcjami Q235. Niższy tonaż oznacza niższe koszty transportu, mniejsze fundamenty i szybszy montaż – oszczędności, które łączą się w przypadku linii składającej się z 500 wież.

Ocynkowane ogniowo, aby służyć ponad 50 lat

Każdy element jest cynkowany ogniowo zgodnie z normą ISO 1461 z warstwą cynku o grubości co najmniej 85 µm. W normalnych warunkach atmosferycznych należy spodziewać się ponad 50 lat przed pierwszą konserwacją. Dla stref korozyjnych przybrzeżnych lub przemysłowych oferujemy grubsze powłoki (do 120 µm) lub systemy powłok duplex.

Wymienne, sprawdzone w praktyce połączenia

Elementy nóg i usztywnienia są wykonane z precyzyjnie odwzorowanymi otworami na śruby, dzięki czemu identyczne wieże z różnych partii produkcyjnych można montować zamiennie. Ekipy montażowe zgłaszają, że nasze wieże pasują do siebie jak dobrze wykonany mebel — bez szlifowania, rozwiercania i wbijania na miejscu za pomocą młotka.

Pełny pakiet dokumentacji

Każda wieża linii przesyłowej wysokiego napięcia 400 kV jest dostarczana z certyfikowanymi rysunkami wykonawczymi, certyfikatami badań materiałów, raportami grubości cynkowania i podsumowaniami obliczeń konstrukcyjnych. Twoi konsultanci i zespół inspekcyjny otrzymają wszystko, czego potrzebują do akceptacji lokalizacji.

Typowe zastosowania

Jako producent i dostawca wież linii przesyłowych wysokiego napięcia 400 kV, MTtower produkuje wieże dla przedsiębiorstw użyteczności publicznej, wykonawców EPC i deweloperów zajmujących się odnawialnymi źródłami energii – dostarczane luzem po cenach fabrycznych dla:

Międzystanowe i międzyregionalne szkieletowe linie przesyłowe 400 kV

Usuwanie mocy z dużych elektrowni cieplnych, wodnych i jądrowych

Korytarze przyłączeniowe do sieci farm wiatrowych i fotowoltaicznych (linie kolektorów 400kV)

Transgraniczne połączenia elektroenergetyczne i linie eksportowe

Wymiana i modernizacja starzejących się korytarzy 220kV/330kV do klasy 400kV

Przeprawy przez rzeki i odcinki tras górskich wymagające wysokich, ciężkich wież

Proces produkcyjny

Każda wieża linii przesyłowej wysokiego napięcia 400 kV rozpoczyna się od szczegółowego projektu: przekształcamy zarys wieży w rysunki produkcyjne poszczególnych elementów za pomocą oprogramowania wieży 3D, generując listy cięć, szablony otworów i rysunki montażowe, które warsztat wykonuje co do milimetra.

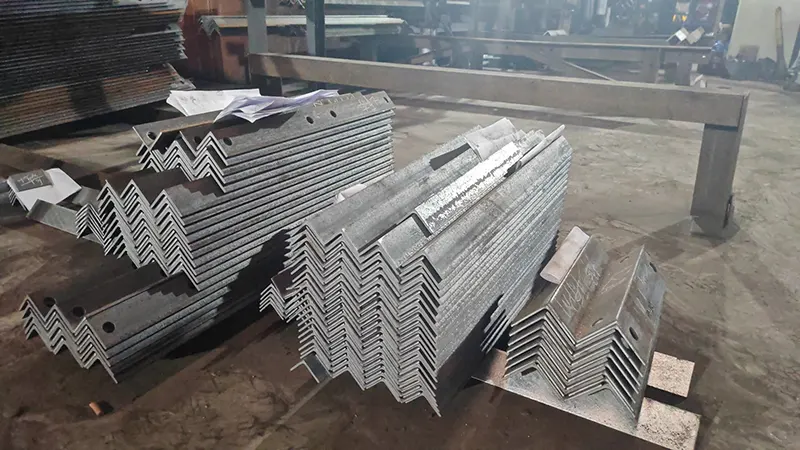

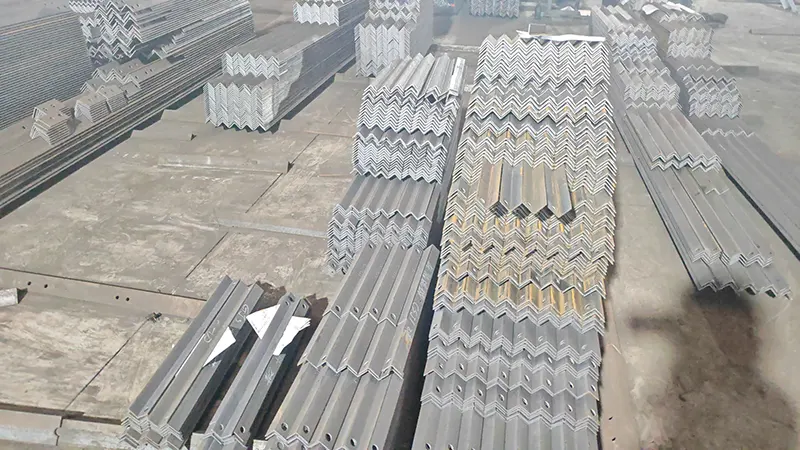

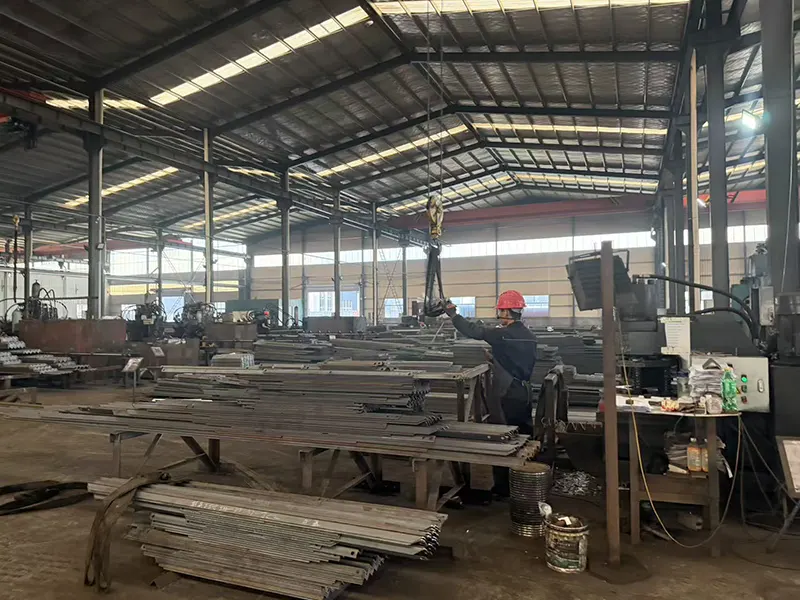

Wykonanie: kątowniki są prostowane, przycinane na wymiar CNC i dziurkowane lub wiercone za pomocą precyzyjnych szablonów. Każdy element jest oznaczony unikalnym znacznikiem pasującym do rysunków, dzięki czemu stal dociera na miejsce już „oznaczona” swoją pozycją.

Przed cynkowaniem przeprowadza się pełny próbny montaż przynajmniej jednej wieży każdego typu. Tutaj weryfikujemy wyrównanie otworów, dopasowanie elementów i ogólną geometrię — krok, który wielu producentów pomija, a który jest powodem, dla którego nasz montaż w terenie przebiega tak gładko.

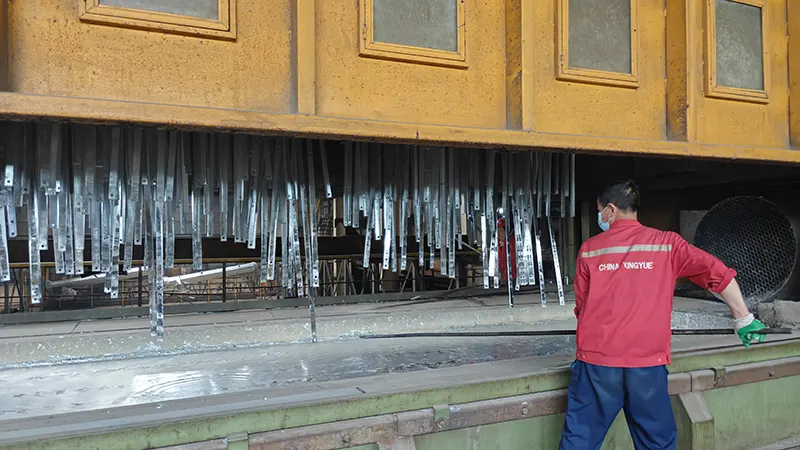

Cynkowanie: elementy są odtłuszczane, trawione kwasem solnym, topione i zanurzane w stopionym cynku w temperaturze ~450°C. Przy każdej partii grubość warstwy cynku sprawdzana jest miernikiem magnetycznym. Kontrola końcowa obejmuje wymiary, pokrycie cynkiem i dopasowanie śrub.

Dlaczego warto wybrać Maotong?

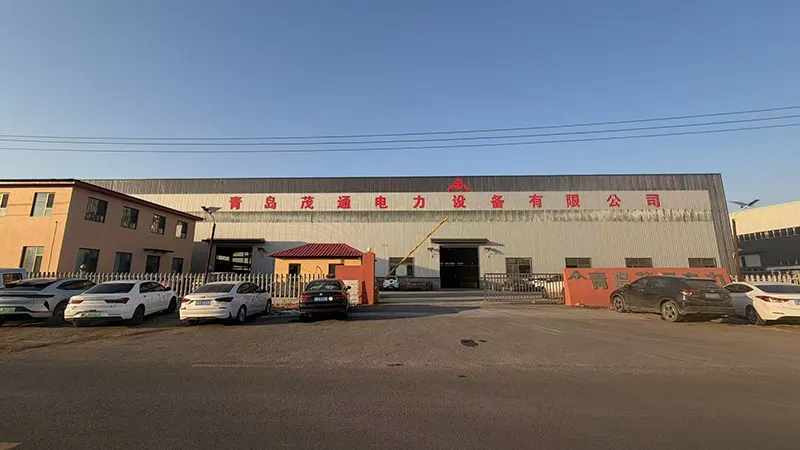

Qingdao Maotong Power Equipment Co., Ltd. posiada krajową licencję na produkcję produktów przemysłowych, w tym licencję na produkcję wież linii przesyłowych 220 kV oraz certyfikat jakości wieży z rur stalowych 500 kV. Nie jesteśmy zakładem produkcyjnym — jesteśmy licencjonowanym producentem produktów do wież wysokiego napięcia.

Spośród naszych 205 zarejestrowanych pracowników 85 to specjaliści techniczni, w tym inżynierowie wyższego i średniego szczebla, którzy zajmują się projektowaniem konstrukcyjnym, detalowaniem i kontrolą jakości. Przynieś nam trasę linii, a my zaprojektujemy pasujące wieże.

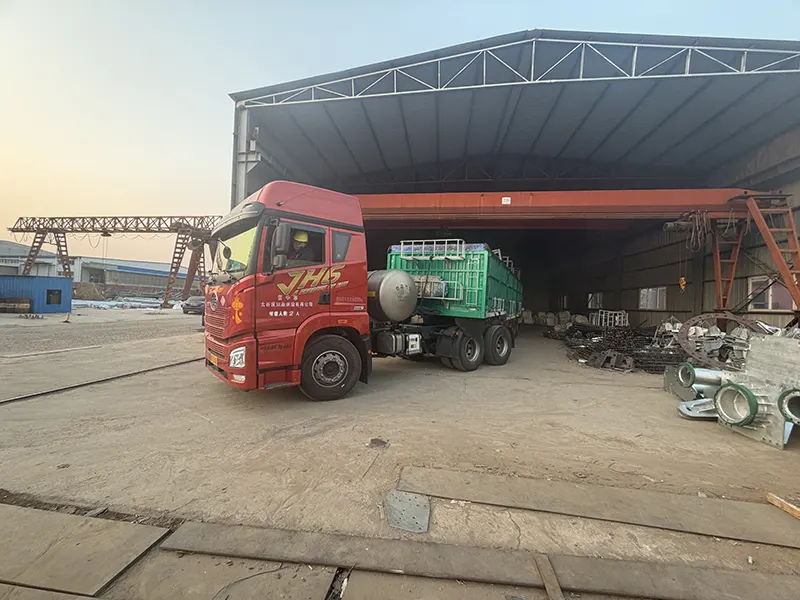

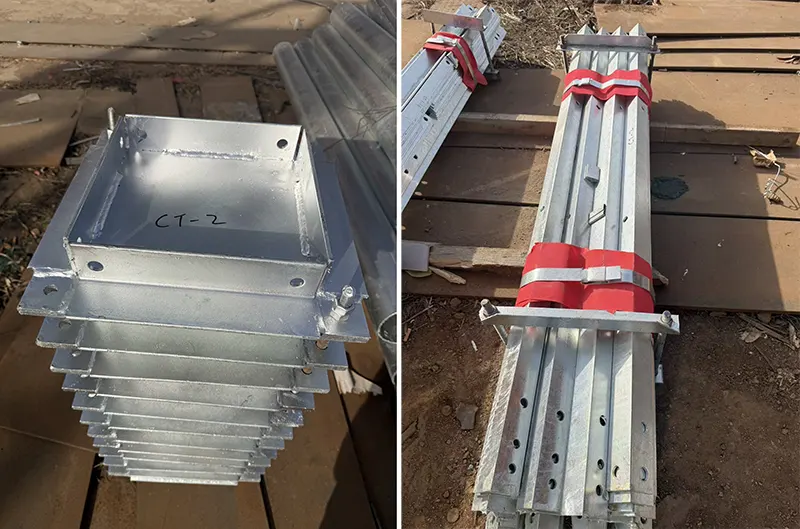

Elementy wieży są łączone w wiązki zgodnie z kolejnością montażu, opasywane stalowymi taśmami i zabezpieczane folią z tworzywa sztucznego w punktach nośnych. Małe części (śruby, podkładki, złączki) są zapakowane w pudełka i wyraźnie oznakowane. Opakowania eksportowe zgodne ze standardami transportu morskiego, ładowane bezpośrednio z naszego warsztatu do kontenerów lub statków luzem w porcie Qingdao.

Dokumentacja: Faktura handlowa, Lista pakowania, List przewozowy, Świadectwo pochodzenia, Świadectwa badań materiałów, Raporty cynkowania. Aby uzyskać informacje na temat cen wież linii przesyłowych wysokiego napięcia 400 kV, zamówień hurtowych lub ofert, skontaktuj się z naszym zespołem sprzedaży eksportowej.

Często zadawane pytania

P: Jakich informacji potrzebujesz, aby wycenić wieżę linii przesyłowej wysokiego napięcia 400 kV?

Odp.: Typ wieży (zawieszenie/napięcie/kąt), wysokość, napięcie sieciowe, rozmiar i napięcie przewodu, projektowe obciążenie wiatrem i lodem oraz obowiązująca norma (IEC, GB lub lokalna). Jeśli posiadasz rysunki wieży, możemy wycenić je bezpośrednio – wyślij nam plik PDF lub DWG, a my odpowiemy w ciągu 48 godzin.

P: Czy możecie dostarczyć wieże dla całej linii, a nie tylko dla jednego typu?

O: Tak. Wykonujemy pełen harmonogram wież — wieże podwieszane, napinające, kątowe i końcowe — dla kompletnych projektów linii 400 kV. Dostarczamy również kątowniki fundamentowe i osprzęt łączący.

P: Jaka jest minimalna ilość zamówienia?

Odp.: W przypadku wież niestandardowych MOQ to 1 zestaw do celów prototypowych lub testowych. W przypadku wyceny produkcyjnej zalecamy zamówienie co najmniej 10 zestawów, aby skorzystać z wydajności produkcji seryjnej.

P: Jak zapewnić, że wieże zmieszczą się na miejscu bez przeróbek?

Odp.: Każdy typ wieży poddawany jest pełnemu montażowi próbnemu przed cynkowaniem. Otwory na śruby są szablonowane za pomocą precyzyjnego wykrawania/wiercenia CNC, a każdy element jest przypisywany do rysunków. Nasz rekord: ekipy montażowe montują nasze wieże bez szlifowania i rozwiercania.

P: Jakie są warunki płatności i dostawy?

Odp.: Zazwyczaj 30% depozytu T/T, saldo T/T lub akredytywy widoczne przed wysyłką. W przypadku 30 zestawów dostawa w ciągu 20 dni roboczych od wpłaty. EXW, FOB, CFR lub CIF Qingdao — Twój wybór.
