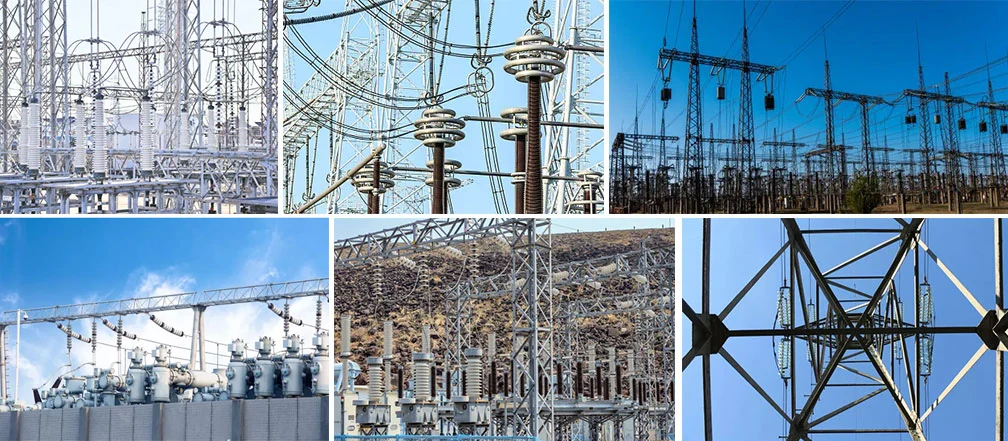

Struktura podstacji 500KV Linia przesyłu energii elektrycznej

Mao Tong jest wiodącym chińskim producentem, dostawcą i eksporterem linii przesyłowych energii elektrycznej o mocy 500 kV. Qingdao Maotong
Inteligentna podstacja

Inteligentna podstacja to modernizacja i rozwój cyfrowej podstacji. W oparciu o cyfrową podstację, w połączeniu z potrzebami inteligentnej sieci, technologia automatyzacji podstacji jest wzbogacana w celu realizacji funkcji inteligentnej podstacji. Projektowanie i budowa inteligentnych stacji elektroenergetycznych musi odbywać się w ramach inteligentnych sieci. Musi spełniać wymagania budowy i rozwoju sieci inteligentnych w naszym kraju oraz odzwierciedlać cechy informatyzacji, cyfryzacji, automatyzacji i interakcji inteligentnych sieci w naszym kraju.

Inteligentna podstacja ma następujące cechy funkcjonalne:

1. Ściśle połącz całą sieć.

2. Wspieraj inteligentną sieć energetyczną.

3. Inteligentne stacje wysokiego napięcia spełniają wymagania sieci przesyłowej UHV.

4. Inteligentna stacja średniego i niskiego napięcia umożliwia dostęp do zasilania rozproszonego.

5. Zdalna wizualizacja.

6, standardowy projekt wyposażenia i wyposażenia, instalacja modułowa.

W celu wzmocnienia zintegrowanego poziomu zarządzania podstacją i bezobsługową podstacją w produkcji bezpieczeństwa, zabezpieczeniach antywłamaniowych, monitoringu przeciwpożarowym i innych aspektach, coraz więcej przedsiębiorstw energetycznych rozważa budowę scentralizowanego systemu zdalnego monitorowania obrazu, który promuje rozwój sieci zintegrowane monitorowanie mocy. Dzięki cyfrowemu wideo IP może monitorować i monitorować odpowiednie dane, parametry środowiskowe i obrazy każdej podstacji/stacji, a także bezpośrednio zrozumieć i opanować sytuację każdej podstacji/stacji w czasie rzeczywistym oraz reagować na sytuację w czasie, tak aby w celu zaspokojenia potrzeb wielu regionalnych podstacji.

Podstacja to po prostu miejsce, w którym następuje transformacja napięcia i prądu. Aby przesłać energię elektryczną z elektrowni do zdalnych użytkowników, energia elektryczna musi zostać wzmocniona i odesłana do sieci wysokiego napięcia, a następnie napięcie może zostać rozhermetyzowane zgodnie z potrzebami pobliskich użytkowników. Podstacje stały się nieodzowną częścią systemu elektroenergetycznego poprzez podnoszenie i obniżanie napięcia oraz przesyłanie mocy do użytkowników.
W ciągu 100-letniej historii wspólnego rozwoju elektrowni i systemów elektroenergetycznych zaszły wielkie zmiany w miejscu budowy, poziomie napięcia i stanie wyposażenia stacji.

Na placu budowy podstacji, ze wszystkich pierwotnych otwartych podstacji zewnętrznych, stopniowo pojawiały się podstacje wewnętrzne i niektóre podstacje podziemne, obszar podstacji i oryginalne otwarte podstacje zewnętrzne znacznie się skurczyły.

Pod względem poziomu napięć, wraz z rozwojem elektroenergetyki, jako podstacje piastowe wykorzystywana jest niewielka liczba stacji 110 kV i 220 kV. Tryb transmisji w małej sieci podstacji końcowej 35 kV stopniowo rozwinął się w tryb transmisji w dużej sieci z podstacjami UHV 1000 kV i 500 kV jako podstacjami węzłowymi oraz podstacjami 220 kV i 110 kV jako podstacjami końcowymi.

Jeśli chodzi o sprzęt elektryczny, podstawowe wyposażenie z pierwotnego otwartego sprzętu zewnętrznego stopniowo rozwijało się w całkowicie zamkniętą kombinację gazów (GIS) i półzamkniętą kombinację gazów (HGIS); Urządzenia wtórne opracowane od wczesnych tranzystorów i ochrony układów scalonych do ochrony mikrokomputerów.
Projekt konstrukcji i układ wyposażenia nowoczesnej podstacji powinien spełniać sześć następujących wymagań:

1. Dołączona podstacja 10kV na dole budynku nie wymaga podziału na pomieszczenia. Transformatory oraz rozdzielnice wysokiego i niskiego napięcia mogą być ustawione na tej samej kondygnacji iw tym samym pomieszczeniu.

2. Wewnętrzny układ podstacji powinien być zwarty i rozsądny, aby ułatwić obsługę, konserwację, testowanie i kontrolę personelu obsługującego. Pozycja montażowa szafy rozdzielczej powinna spełniać wymagania minimalnej szerokości kanału i należycie uwzględniać wymagania dotyczące rozwoju i rozbudowy;

3. Lokalizacja każdego pomieszczenia funkcyjnego w podstacji powinna być rozplanowana w sposób racjonalny. Pomieszczenie rozdzielni wysokiego napięcia sąsiaduje z pomieszczeniem kondensatorów wysokiego napięcia, a pomieszczenie rozdzielni niskiego napięcia sąsiaduje z pomieszczeniem transformatorowni.

4. Wyposażenie rozdzielni wysokiego i niskiego napięcia powinno spełniać wymagania bezpieczeństwa i ochrony przeciwpożarowej, a do dekoracji stacji nie wolno używać materiałów palnych;

5. Drzwi rozdzielni WN i NN, kondensatorowni i transformatorowni powinny być otwierane na zewnątrz, a drzwi sąsiednich dwóch rozdzielni powinny być otwierane dwukierunkowo;

6. Pomieszczenie rozdzielcze wysokiego i niskiego napięcia, pomieszczenie kondensatorów, pomieszczenie transformatorowe i sterownia główna powinny być wyposażone w urządzenia zapobiegające deszczowi, śniegowi, wężom, szczurom i innym przedostawaniu się przez drzwi, okna i rowy kablowe.
