Wieża elektryczna 66kv 120kv 220kv ocynkowana ogniowo

Wprowadzenie do wieży energetycznej:

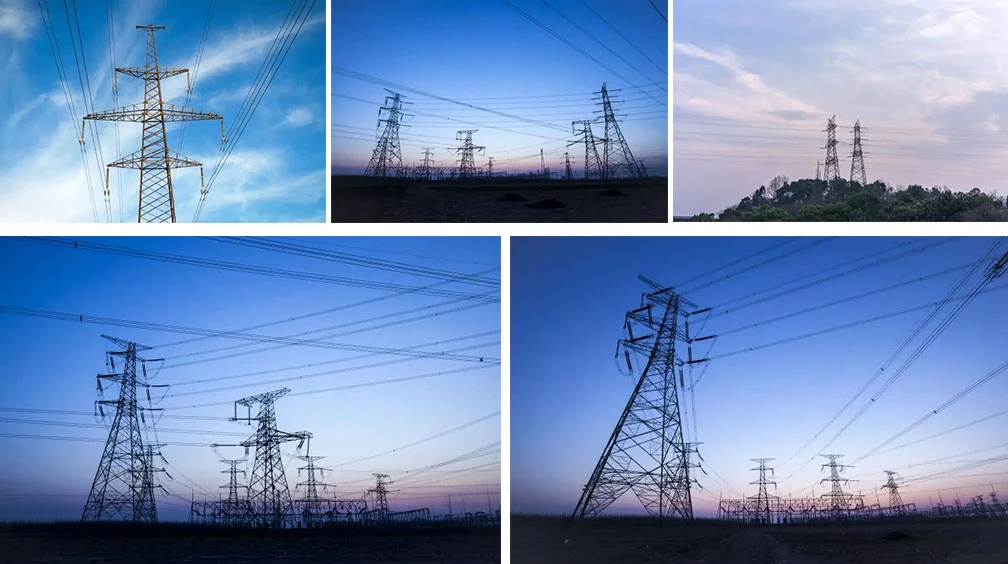

Wieża energetyczna to konstrukcja wieżowa w kształcie trapezu lub trójkąta o wysokości 25-40 metrów. Jest to konstrukcja o konstrukcji stalowej. Wieże energetyczne budowane są najczęściej w pobliżu elektrowni i stacji dystrybucyjnych w terenie. Są ważnymi obiektami w sektorze elektroenergetycznym, mogą napowietrzać linie elektroenergetyczne oraz pełnić rolę zabezpieczającą i wspierającą. Projektowanie, produkcja, instalacja, konserwacja i kontrola jakości wieży energetycznej są ważnymi gwarancjami działania i rozwoju nowoczesnego systemu elektroenergetycznego.

Klasyfikacja wieży:

1. Wieża linii wysokiego napięcia jest podzielona na wieżę styczną i wieżę napinającą. Wieża narożna jest rodzajem wieży napinającej, a wieża cathead jest rodzajem wieży stycznej.

2. Podobnie jak wieża styczna, izolator jest pionowo wiszącą wieżą z głowicą katową, wieżą napinającą, a izolator jest poziomy, co służy do zapobiegania opadaniu wieży pętlowej, obracaniu się linii itp.

3. Napięcie zależy od ilości izolatorów, 1-2 sztuki: 10KV, 3-5 sztuk, 35KV, 7 sztuk 110KV, 14-16 sztuk 220KV, 28 sztuk 500KV. Jeśli widzisz więcej, nie musisz ich liczyć. Mniej więcej widać długość.
Dzieli się na:

4. Pięć rodzajów kieliszków do wina, głowa kota, typ górny, typ suchy i typ beczki

5. Można go podzielić na wieżę napinającą, wieżę styczną, wieżę kątową, wieżę transpozycyjną (zastępującą wieżę położenia fazowego przewodu), wieżę końcową i wieżę przejazdową zgodnie z przeznaczeniem.

Wymagania dotyczące wieży elektrycznej ocynkowanej ogniowo 66 kv 120 kv 220 kv:

Rozmiar i rozpiętość wieży muszą odpowiadać wymaganiom obwodu: należy zachować niezbędną niewielką odległość bezpieczeństwa pomiędzy przewodnikiem a ziemią, budynkami, drzewami, liniami kolejowymi, autostradami, rzekami i innymi liniami napowietrznymi, pomiędzy przewodnikiem a przewodnikiem, pomiędzy przewodnik i piorunochron. Kąt ochronny piorunochronu względem przewodu oraz pozioma mała odległość pomiędzy dwoma piorunochronami w przypadku stosowania podwójnych przewodów odgromowych powinny odpowiadać odpowiednim przepisom.

Obciążenie:

Wieża linii przesyłowej wytrzymuje głównie obciążenie wiatrem, obciążenie lodem, napięcie linii, ciężar własny, ciężar personelu i narzędzi podczas instalacji lub konserwacji, a także obciążenie przerwaną linią i działaniem sejsmicznym. W projekcie należy uwzględnić rozsądną kombinację tych obciążeń w różnych warunkach meteorologicznych. Ciężar własny obejmuje ciężar wieży, linii, osprzętu, izolatora, siłę wypadkową kąta linii i niezrównoważone napięcie wzdłuż linii. W różnych krajach obowiązują różne przepisy dotyczące obciążenia niszczącego pod względem liczby przerwanych przewodów (zazwyczaj wykluczające jednoczesne zerwanie przewodów i piorunochronów), wielkości napięcia zrywającego i warunków meteorologicznych podczas zrywania.

Wieża jest ogólnie uproszczona do analizy statycznej. W przypadku obciążeń dynamicznych, takich jak wiatr, linia przerywana i trzęsienie ziemi, oddziaływanie dynamiczne zwykle rozważa się poprzez pomnożenie współczynnika drgań wiatru, współczynnika uderzenia linii przerywanej i współczynnika odpowiedzi na siłę sejsmiczną na podstawie analizy statycznej.
