Mao Tong jest wiodącą chińską konstrukcją stalową ocynkowaną 400 KV dla producentów, dostawców i eksporterów podstacji elektrycznych. Qingdao Maotong ® Power Tower Co., Ltd. to fabryka zajmująca się produkcją i montażem stalowych masztów wieżowych oraz różnych konstrukcji stalowych, takich jak wieża kominowa, wieża odgromowa, wieża anemometryczna, wieża szkoleniowa, wieża procesowa dachowa, wieża jednorurowa, drzewo bioniczne, zintegrowana stacja bazowa, wieża komunikacyjna, wieża monitorująca, wieża energetyczna, wieża telewizyjna itp.

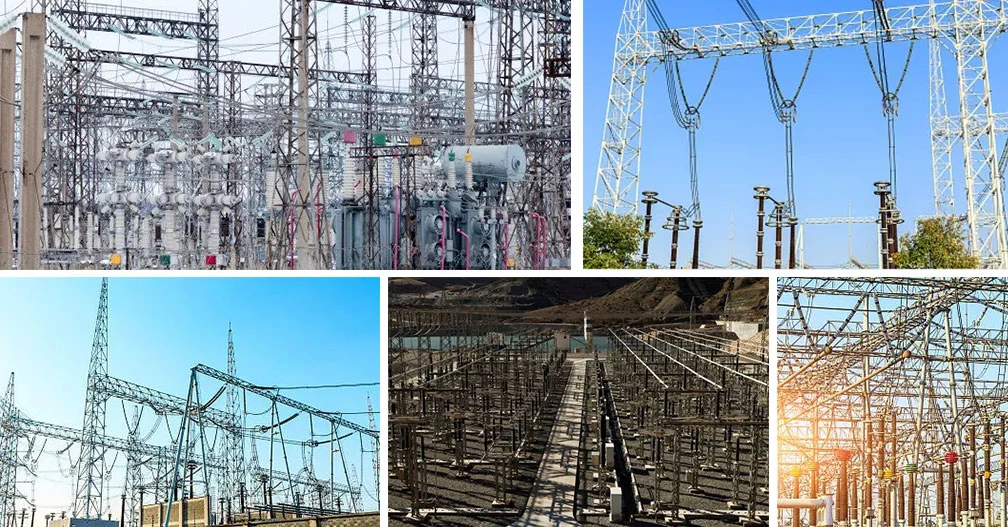

Architektura podstacji to podstacja

Podstacja i inny przewód zewnętrzny, wyposażenie głównej konstrukcji wsporczej o ogólnej nazwie. Określa się go na podstawie poziomu napięcia, skali, rozmieszczenia urządzeń, warunków konstrukcyjnych i eksploatacyjnych oraz lokalnych warunków klimatycznych. Zgodnie z naturą energii elektrycznej, różne poziomy napięcia wymagają określonej odległości między przewodami, przewodami do ziemi i przewodami do konstrukcji. Dlatego konstrukcję stacji charakteryzują wysokie słupy i małe przekroje, należące do konstrukcji o dużej elastyczności. Według klasyfikacji typów układu technologicznego wyróżnia się układ średni, układ o połowie wysokości i układ wysoki. Układ półwysoki i układ wysoki są stosowane głównie w podstacjach o wysokim poziomie napięcia.

Obecnie zelektryfikowane podstacje trakcji kolejowej mają układ średniej wielkości. Pod względem klasyfikacji przeznaczenia konstrukcja jest podzielona na ościeżnicę drucianą, ościeżnicę magistrali, ościeżnicę centralną drzwi, ościeżnicę narożną, ramę zespoloną transformatora, wspornik osprzętu z pojedynczym prętem itp. Pod względem klasyfikacji wyglądu architektury powszechnie stosowanymi formami architektury są architektura wejścia/wyjścia typu AH, architektura typu AP z obsługą wejścia/wyjścia piorunochronu, architektura typu AP, architektura typu A? Architektura typu, architektura typu P, architektura narożna, architektura o dużych kształtach, z linią przyciągania wchodzącą i wychodzącą z architektury. Jeśli chodzi o nacisk na architekturę, istnieją trzy typy architektury: architektura pośrednia, architektura terminalowa i architektura linkowa.

Forma układu i kształt architektury zależą od poziomu napięcia, układu przewodów i wyposażenia podstacji. Materiał zastosowany w architekturze jest powiązany z obciążeniem przenoszonym przez samą architekturę. Poziom napięcia podstacji jest wysoki, obciążenie samej architektury jest duże, a poziom napięcia jest niski, a obciążenie samej architektury jest małe. Architektura różnych materiałów ma swoje zalety i wady oraz zakres zastosowania.

Sprzęt odgromowy dla podstacji

Stacja wyposażona jest także w urządzenia odgromowe, głównie piorunochrony i ograniczniki. Piorunochrony zaprojektowano tak, aby zapobiegały uderzeniu podstacji bezpośrednim piorunem, który wyładowuje piorun w sobie i sprowadzi prąd piorunowy do ziemi. Kiedy grzmot spadnie na linię w pobliżu podstacji, fala grzmotu przedostanie się do podstacji wzdłuż przewodu i wytworzy przepięcie. Ponadto działanie wyłącznika automatycznego może również powodować przepięcie. Zadaniem ogranicznika jest automatyczne rozładowanie do ziemi w celu zmniejszenia napięcia, gdy przepięcie przekroczy określony limit. Po wyładowaniu urządzenie automatycznie gaśnie łuk, aby zapewnić normalną pracę systemu. Obecnie najczęściej stosowanym jest ogranicznik tlenku cynku.
