Wieża transmisyjna ze stali ocynkowanej

Wieża transmisyjna ze stali ocynkowanej jest przestrzenną konstrukcją kratową złożoną z kątowników stalowych połączonych śrubami, o przekroju trójkątnym lub czworobocznym. Ta konstrukcja oparta na kratownicach osiąga zaletę konstrukcyjną polegającą na „lekkości i wysokiej sztywności”, skutecznie rozpraszając obciążenia poprzez kombinacje komponentów, jednocześnie znacznie zmniejszając opór powietrza w porównaniu z konstrukcjami pełnymi.

Nasze kątowe wieże transmisyjne ze stali ocynkowanej zostały zaprojektowane tak, aby wytrzymywały obciążenia wiatrem, obciążenia lodem i napięcie przewodów w różnych warunkach pogodowych. Dzięki dostosowywanej wysokości od 10 m do 200 m i napięciu znamionowym od 10 kV do 1100 kV, wieże te służą do przesyłu energii, telekomunikacji i zastosowań w zakresie energii odnawialnej na całym świecie.

Przypadki współpracy projektowej

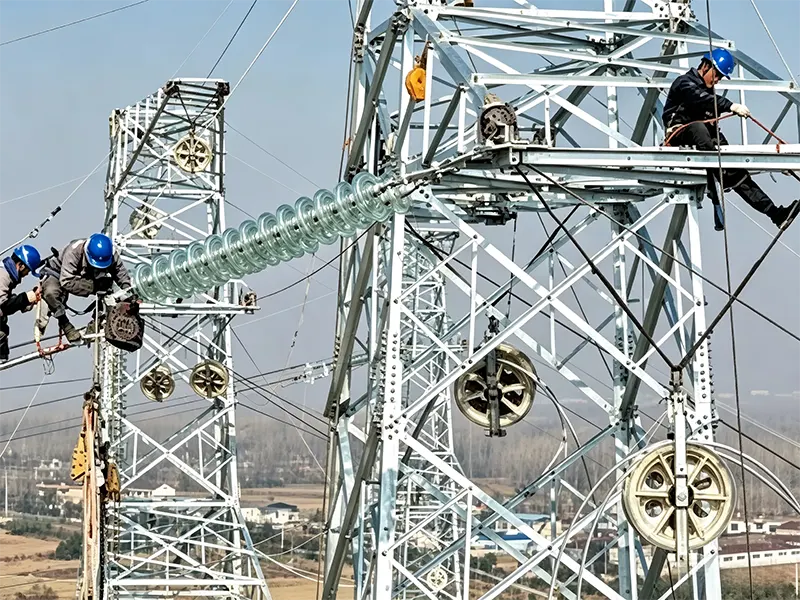

Projekt renowacji wiejskiej sieci 110 kV na Filipinach

Lokalny filipiński wykonawca energetyki współpracował z nami przy modernizacji sieci wiejskiej, składając zamówienie na 320 zestawów niestandardowych, kątowych stalowych wież transmisyjnych 110 kV. Biorąc pod uwagę lokalny klimat tropikalny, charakteryzujący się wysoką temperaturą, deszczem i dużą zawartością soli, zoptymalizowaliśmy grubość warstwy ocynkowanej i ulepszyliśmy ogólną konstrukcję odporną na wiatr. Wszystkie wieże po dostawie przeszły akceptację lokalnego zakładu energetycznego. Całość inwestycji została ukończona i oddana do użytku zgodnie z harmonogramem, co znacznie poprawiło stabilność lokalnych dostaw energii. Klient ostatecznie podpisał roczną długoterminową umowę ramową dotyczącą zakupów z naszą fabryką.

Dane techniczne

Siła Kompanii Maotong

Maotong Power działa jako wiodący na świecie dostawca rozwiązań w zakresie konstrukcji wieżowych, koncentrując się na badaniach i rozwoju oraz produkcji kątowych wież transmisyjnych ze stali ocynkowanej, wież komunikacyjnych i nowych konstrukcji wsparcia energetycznego. Firma zgromadziła 25 patentów obejmujących główne obszary, w tym projektowanie konstrukcji wieżowych.

Roczna zdolność produkcyjna przekracza 60 000 ton wież przesyłowych, obsługując wiodących klientów, w tym State Grid i China Southern Power Grid. Opatentowane „urządzenie pozycjonujące do obróbki rurowych konstrukcji stalowych” zwiększyło wydajność produkcji o 20%, skracając czas przetwarzania pojedynczego elementu do 15 minut, jednocześnie zmniejszając ryzyko ręcznej interwencji o ponad 50%.

Każdy produkt przechodzi rygorystyczną kontrolę na każdym etapie procesu produkcyjnego – od cięcia stali po cynkowanie. Nasz system kontroli jakości jest w pełni identyfikowalny i chętnie przeprowadzamy inspekcje fabryczne klientów. Zapisy z kontroli na miejscu potwierdzają, że losowe testy grubości i twardości konsekwentnie spełniają standardy.

Globalny zasięg

Dzięki niezawodnej jakości produktów i sprawnej obsłudze posprzedażnej, Maotong Power obsługuje klientów w ponad 30 prowincjach Chin i eksportuje do Australii, obu Ameryk, Europy, Afryki i Azji, w tym krajów wzdłuż Inicjatywy Pasa i Szlaku. Od lat utrzymujemy dobre wyniki w przetargach na sieci państwowe i południowe sieci elektroenergetyczne w Chinach oraz ugruntowaliśmy wiodącą pozycję w dziedzinie wież linii przesyłowych ultrawysokiego napięcia.

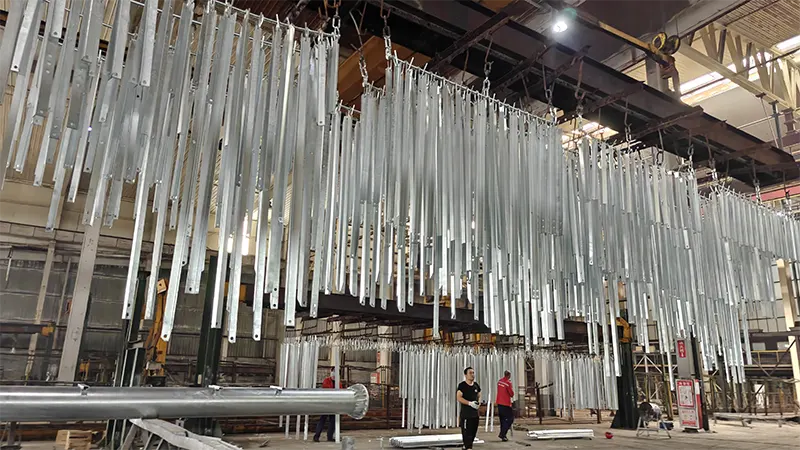

Proces cynkowania ogniowego

Cynkowanie ogniowe to standardowa w branży ochrona antykorozyjna wież przesyłowych. Proces rozpoczyna się od wytrawiania kwasem w celu usunięcia zgorzeliny i rdzy z powierzchni stali, a następnie spłukania wodą w celu usunięcia pozostałości kwasu. Oczyszczoną stal kątową zanurza się następnie w roztworze topnika, podgrzewa do temperatury 85–125°C i zanurza w kąpieli ze stopionego cynku o temperaturze około 435–436°C.

Podczas zanurzania cynk metalurgicznie wiąże się ze stalą, tworząc jednolitą, gęstą warstwę powłoki, zwykle o grubości 30–86 mikronów, w zależności od grubości stali. Powlekane elementy są następnie chłodzone wodą, pasywowane w roztworze niezawierającym chromu i wykańczane w celu usunięcia wszelkich pozostałości cynku i popiołu. Proces ten zapewnia odporność na korozję, która wydłuża żywotność do ponad 50 lat, nawet w agresywnych warunkach atmosferycznych.

Często zadawane pytania

P1: Jakie materiały są używane do wieży transmisyjnej ze stali ocynkowanej?

A1: Używamy stali konstrukcyjnej węglowej klasy Q235B/A36 i Q355B/A572. Do każdej przesyłki dostarczane są pełne raporty z kontroli materiałów.

P2: Czy możesz dostosować wymiary i projekt wieży?

Odpowiedź 2: Tak. Zapewniamy pełną personalizację projektu w oparciu o wymagania projektu — w tym wysokość, napięcie znamionowe, typ konstrukcji, specyfikacje obciążenia wiatrem i warunki panujące w miejscu instalacji.

P3: Jakie wsparcie posprzedażne możesz zaoferować?

A3: Zapewniamy długoterminową gwarancję jakości i profesjonalne wsparcie techniczne. W przypadku problemów z jakością spowodowanych produkcją fabryczną oferujemy bezpłatną wymianę i rozwiązania naprawcze.
