Kątowa wieża stalowa rurowa z kratą energetyczną

Wysokiej jakości stalowa wieża kratowa z rurą energetyczną jest oferowana przez chińskich producentów Mao Tong. Qingdao Maotong ® Electric Power Equipment Co., Ltd. Główny zakres działalności firmy: wsparcie słoneczne, produkty fotowoltaiczne, podstacje i elektrownie wodne, wieża linii przesyłowych, wieża stalowa i słup z rur stalowych, akcesoria żelazne (śruby kotwowe, stal podstawowa), wieża komunikacyjna, wyposażenie linii kolejowych i elementy energetyczne oraz inne konstrukcje stalowe.

Inteligentna podstacja

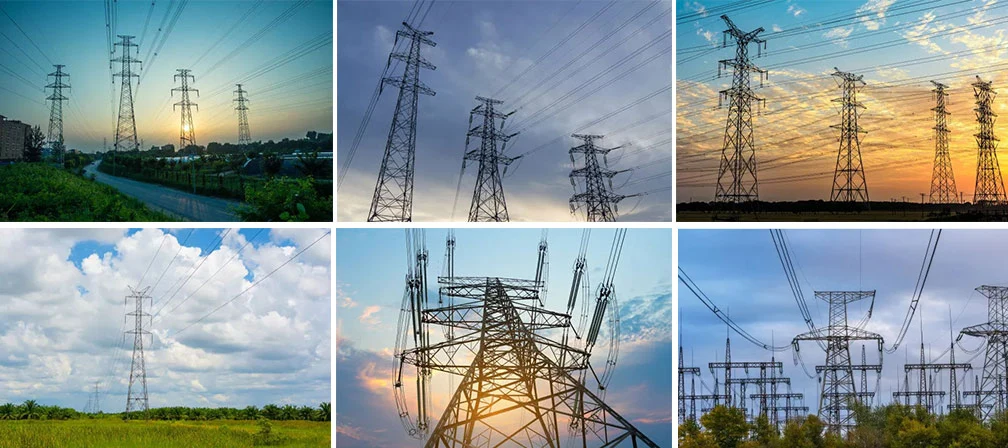

Wieża energetyczna, znana również jako wieża linii przesyłowej, ze względu na jej kształt jest ogólnie podzielona na: typ szkła, typ głowy kota, typ suchy i typ wiadra pięć, w zależności od wykorzystania punktów: wieża napinająca, wieża liniowa, wieża narożna, wieża transpozycyjna (wieża zmiany położenia fazy drutu), wieża końcowa i wieża przęsłowa itp., ich charakterystyka konstrukcyjna jest taka, że wszystkie typy wież to konstrukcja kratownic przestrzennych, pręt składa się głównie z pojedynczej stali kątowej lub kombinacji stali kątowej, materiał jest ogólnie Q235 (A3F) i Q345 (16Mn), a połączenie pomiędzy prętami wykonane jest za pomocą grubych śrub. Dzięki połączeniu śrubowemu cała wieża składa się ze stali kątowej, łączącej blachę stalową i śruby, poszczególne części, takie jak stopa wieży, za pomocą kilku blach stalowych przyspawanych do elementu, dzięki czemu cynkowanie ogniowe, transport i montaż konstrukcji są niezwykle wygodne. W przypadku wieży o wysokości poniżej 60 m, na jednym z głównych materiałów wieży osadza się gwoździe, aby ułatwić personelowi budowlanemu wspinanie się na wieżę.

Konstrukcja wieży:

Cała wieża składa się głównie z trzech części: głowicy wieży, korpusu wieży i nóg wieży. Jeśli jest to kabel, wieża zwiększa również część kablową. Głowica wieży od nogi wieży do przekroju wieży zmienia się radykalnie (linia przerywana) z górnej części głowicy wieży, jeśli nie następuje gwałtowna zmiana przekroju, wówczas dolne ramię poprzeczne dolnego ciągu nad głowicą wieży. Odcinek pylonu znajdujący się nad fundamentem nóg wieży nazywany jest pylonem. Odcinek pomiędzy pylonem a pylonem nazywany jest pylonem.

Parametry techniczne:

1, napięcie: 10kv-220kv (napięcie niestandardowe)
2. Modele: wieża liniowa, wieża narożna, wieża terminala, wieża odgałęziona; Pętla pojedyncza i podwójna; Można go przymocować za pomocą wspornika kablowego, wspornika ogranicznika i wspornika płyty izolacyjnej.
3, podstawowe ciśnienie wiatru: w0= 0,35-0,95KN/m2
4, intensywność fortyfikacji sejsmicznych: 8 stopni i obszar mniejszy niż 8 stopni
5, nośność fundamentów: 100 i 200 KN/m2 powyżej
6, grubość lodu: ≤10 mm
7, prostopadłość: ≤1/1000
8. Obróbka: cynkowanie ogniowe
9. Standard wykonawczy: Standard krajowy
