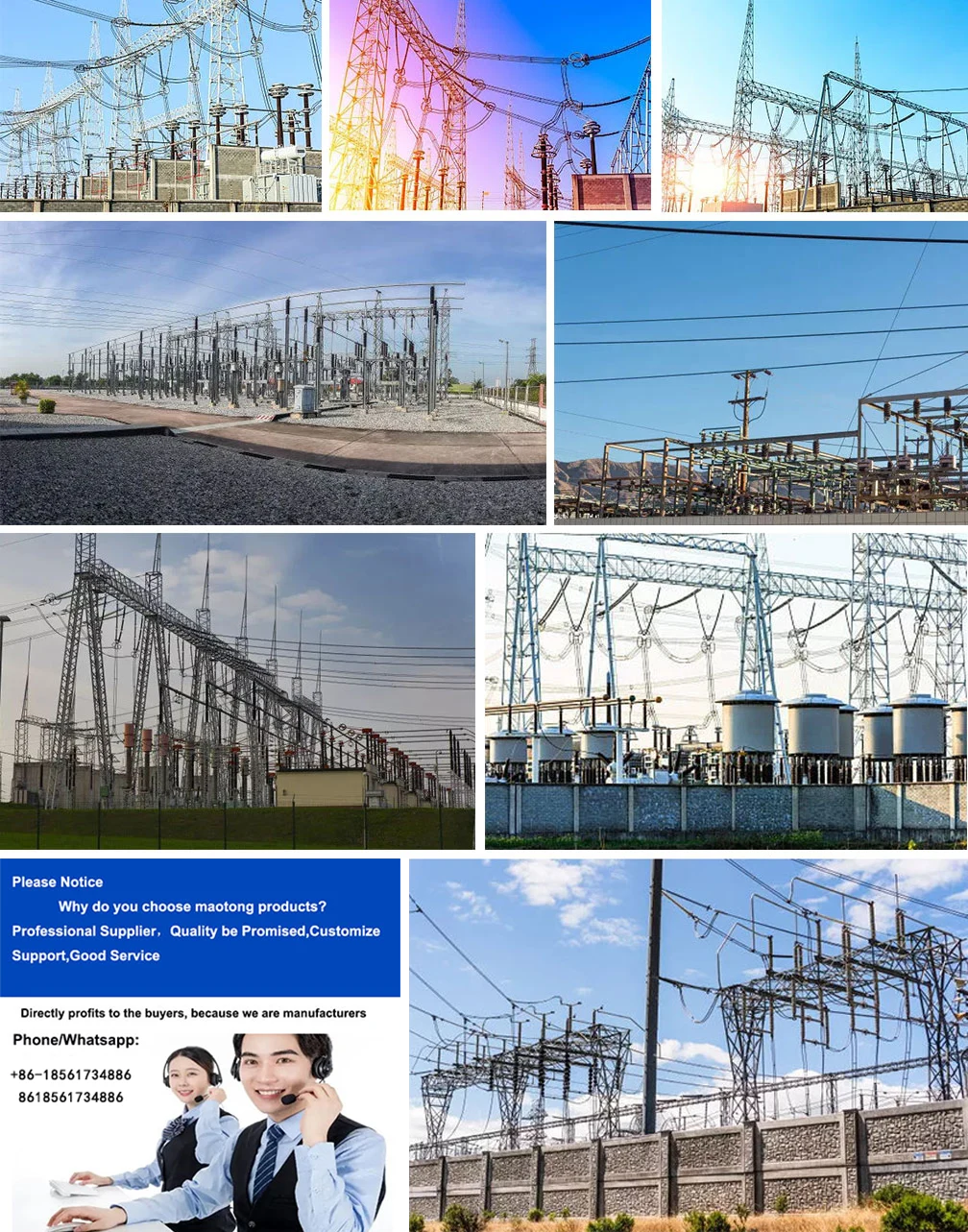

Transformatorowa elektryczna podstacja przesyłowa Struktura 220kv

Wysokiej jakości transformatorowa konstrukcja podstacji elektroenergetycznej 220kv jest oferowana przez chińskich producentów Mao Tong. Kup Transformatorową Elektryczną Podstację Przesyłową 220kv, która jest wysokiej jakości bezpośrednio w niskiej cenie. Maotong® profesjonalna elektryczna podstacja przesyłowa ,Klasyfikacja i charakterystyka podstacji jest pokrótce opisana. Jeśli chodzi o sieci elektroenergetyczne, nie można się obejść bez podstacji. Podstacja to obiekt na styku linii w sieci elektroenergetycznej, służący do zmiany napięć, wymiany mocy oraz odbioru i dystrybucji energii elektrycznej.


W przypadku podziału zgodnie z układem podstacji, podstację można ogólnie podzielić na podstację zewnętrzną, podstację wewnętrzną i podstację podziemną. Podstacje wewnętrzne są podzielone na podstacje całkowicie wewnętrzne i podstacje pół-wnętrzne zgodnie z układem głównych transformatorów i głównych urządzeń elektrycznych wysokiego napięcia. Podstacja zewnętrzna, transformator główny i główne urządzenia elektryczne wysokiego napięcia są rozmieszczone na zewnątrz.

Taki układ zajmuje dużą powierzchnię, a urządzenia elektryczne i budynki mogą w pełni sprostać wymaganiom różnego rodzaju odległości, takich jak odległość bezpieczeństwa elektrycznego, odległość pożarowa itp., co jest wygodne w obsłudze, konserwacji i remontach. Nadaje się do budowy na obszarach podmiejskich lub wiejskich.

Cała podstacja wnętrzowa, transformator główny oraz wszystkie urządzenia elektryczne wysokiego i niskiego napięcia są rozmieszczone w pomieszczeniu. Ten typ podstacji zmniejsza całkowitą powierzchnię kondygnacji, ale ma wyższe wymagania dotyczące układu wnętrza budynku. Charakteryzuje się zwartą, dużą różnicą wysokości i różną wysokością kondygnacji, co pozwala na łatwe zaspokojenie potrzeb otaczającego krajobrazu. Nadaje się do gęsto zaludnionych obszarów miejskich lub położonych na obszarach przybrzeżnych, słonych jeziorach, zakładach chemicznych i innych obszarach o wysokim poziomie zanieczyszczenia powietrza.

Połowa podstacji wewnętrznych, główny transformator lub główny układ urządzeń elektrycznych wysokiego napięcia w zewnętrznej, wewnętrznej stacji zostały połączone w taki sposób, aby zaoszczędzić miejsce, piękną harmonię z otoczeniem, stan pracy sprzętu i podstację transformatorową typu zewnętrznego, zalety stosunkowo niskich kosztów w Gospodarka jest stosunkowo rozwinięta w małych miastach, a także konieczność poświęcenia pełnej uwagi środowisku naturalnemu oraz koordynację wskaźników ekonomiczno-technicznych budownictwa regionalnego.



Podstacje dzielą się na podstacje w pełni podziemne i podstacje podziemne. Główny budynek całej podstacji jest zbudowany pod ziemią, a główny transformator i inne główne urządzenia elektryczne są zainstalowane w budynku podziemnym.

Tylko niewielka liczba budynków, takich jak otwory wentylacyjne i wyposażenie podstacji, wejścia i wyjścia personelu, jest zbudowana na ziemi, a także urządzenia chłodnicze i główna sterownia dużego głównego transformatora, które mogą być ustawione na ziemi. Podstacje częściowo podziemne to głównie budynki podziemne, a główne transformatory lub inne główne urządzenia elektryczne są częściowo instalowane w budynkach podziemnych. Podstacja podziemna nadaje się do budowy na terenach gęsto zabudowanych i gęsto zaludnionych.

Zgodnie ze statusem i funkcją podstacji w systemie elektroenergetycznym, podstację można ogólnie podzielić na podstację centralną, podstację o znaczeniu regionalnym i podstację ogólną.

Podstacja centralna znajduje się w punkcie obrotu systemu elektroenergetycznego. Napięcie po stronie wysokiego napięcia wynosi na ogół 500 (750) kV, a napięcie po stronie średniego i niskiego napięcia wynosi na ogół 220 kV (330 kV) i 35 kV. Strona wysokiego napięcia podstacji w hubie jest połączona z regionalną siecią energetyczną i połączona z kilkoma dużymi źródłami energii, a po stronie wysokiego napięcia występuje duża ilość przesyłu mocy.

Podstacja jest wyposażona w kilka transformatorów obniżających moc o dużej mocy, które pobierają energię z sieci regionalnej i dostarczają energię do ważnych podstacji w regionie. Strona obciążenia tego rodzaju podstacji jest często głównym punktem zasilania regionalnej sieci energetycznej. Po awarii zasilania całej stacji nastąpi stabilne uszkodzenie systemu, załamanie sieci energetycznej, co spowoduje duży obszar awarii zasilania.

Podstacje o znaczeniu regionalnym znajdują się w punkcie obrotu sieci regionalnej. Napięcie po stronie wysokiego napięcia wynosi na ogół 220 (330) kV, a napięcie po stronie średniego i niskiego napięcia wynosi na ogół 110 kV i 35 kV lub 10 kV. Podstacja tego typu pobiera energię głównie z regionalnej sieci elektroenergetycznej i dostarcza energię do regionalnej sieci dystrybucyjnej lub bezpośrednio do użytkowników. Po awarii zasilania całej stacji może to spowodować upadek regionalnej sieci energetycznej i wpłynąć na zaopatrzenie w energię całego regionu.

Ten typ podstacji ma różne wymagania dotyczące głównego okablowania elektrycznego ze względu na różne struktury sieci energetycznej w różnych regionach. Na przykład, gdy struktura regionalnej sieci energetycznej jest silna i zrealizowana jest konfiguracja N-1 (lub N-2), wymagania dotyczące niezawodności głównego okablowania elektrycznego podstacji są stosunkowo zmniejszone.

Podstacja ogólna znajduje się na końcu sieci okręgowej, znana również jako podstacja końcowa. Napięcie po stronie wysokiego napięcia wynosi głównie 110 kV, ale także 220 kV, a napięcie po stronie średniego i niskiego napięcia wynosi zwykle 35 kV i 10 kV. Istnieją również strony wysokiego napięcia 110kV lub 220kV bezpośrednio do 35kV lub 10kV. Zasilacz obniżający napięcie jest używany przez pobliskich klientów lub firmy. Po awarii zasilania całej stacji dotknięte są tylko pobliscy użytkownicy i przedsiębiorstwa, a zakres wpływu jest niewielki.
